Dans Notre Atelier : Comment Delin Fabrique les Évaporateurs en Titane
Un regard en coulisses sur la fabrication, dans notre propre atelier, des évaporateurs et échangeurs de chaleur en titane pur (TA1/TA2) — du formage de la serpentine et du soudage TIG au test de pression et à l'inspection, et pourquoi une vraie fabrication interne compte quand vous achetez en Chine.
Lorsque vous achetez un évaporateur en titane en Chine, une question domine chaque décision d'approvisionnement : qui le fabrique réellement ? Le marché est rempli de sociétés de négoce qui revendent des pièces fabriquées par d'autres. Un véritable fabricant disposant de sa propre production peut vous montrer l'atelier, les torches de soudage et le banc d'essai de pression. Cette transparence est le plus grand facteur de réduction du risque dans l'approvisionnement industriel — et c'est exactement ce que montre cet article.
Ce Que Nous Fabriquons : Évaporateurs en Titane (Serpentins et Cuvettes)
Un évaporateur en titane est le cœur de l'échange de chaleur d'un refroidisseur ou d'une pompe à chaleur qui travaille directement avec de l'eau de mer, de la saumure ou une eau chimiquement agressive. Au lieu d'un serpentin en cuivre qui se corroderait et contaminerait le procédé, le côté en contact avec l'eau est entièrement construit en titane pur.
Chez Delin, nous fabriquons ces composants dans notre propre atelier, du tube de titane pur jusqu'à l'évaporateur fini et testé sous pression. La même ligne de production alimente nos propres machines de produits de la mer, refroidisseurs de piscine et pompes à chaleur — et fabrique des pièces OEM pour d'autres marques.
Pourquoi le Titane Pur ? TA1 / TA2
Les deux qualités que nous utilisons le plus — TA1 (Grade 1) et TA2 (Grade 2) — sont du titane pur non allié :
- Zéro corrosion en eau de mer et en saumure. Le titane pur forme une pellicule d'oxyde auto-réparatrice qui résiste aux chlorures, au chlore et à la plupart des produits chimiques industriels.
- Excellent transfert de chaleur. La conductivité thermique du titane est inférieure à celle du cuivre, mais sa résistance à la corrosion permet d'utiliser des serpentins à paroi fine et à grande surface qui compensent largement — et il dure des décennies là où le cuivre échoue en quelques mois.
- Léger et durable. Le serpentin ajoute peu de poids à la machine et la paroi du tube peut rester fine et efficace.
- Sûr pour l'eau de contact alimentaire. Sans dissolution du cuivre, aucune contamination de l'eau potable ni de l'eau de procédé.
Comment C'est Fabriqué : Du Tube à l'Évaporateur Fini
Notre processus de fabrication suit une séquence fixe ; chaque unité est construite et vérifiée selon la même norme :
- Préparation du tube. Tube de titane pur, Φ9,52mm – Φ19,05mm, avec certificat matière (TA1/TA2).
- Formage de la serpentine. Le tube est cintré et enroulé selon le diamètre, la longueur et le nombre de spires requis. La géométrie est personnalisable selon l'application.
- Soudage TIG. Le soudage TIG (tungstène et gaz inerte) produit des assemblages propres et étanches entre le tube et les raccords — l'étape qui définit la fiabilité.
- Pose des raccords. Raccord fileté, à bride ou évasé cuivre, selon la façon dont l'unité se couple à la machine.
- Test de pression. Chaque unité est pressurisée jusqu'à sa pression de conception — ≤ 1,0MPa standard, jusqu'à 1,6MPa sur commande — et contrôlée contre les fuites.
- Inspection et emballage. Contrôle final des dimensions et des soudures sous notre système qualité ISO 9001, puis emballage protecteur pour l'export.

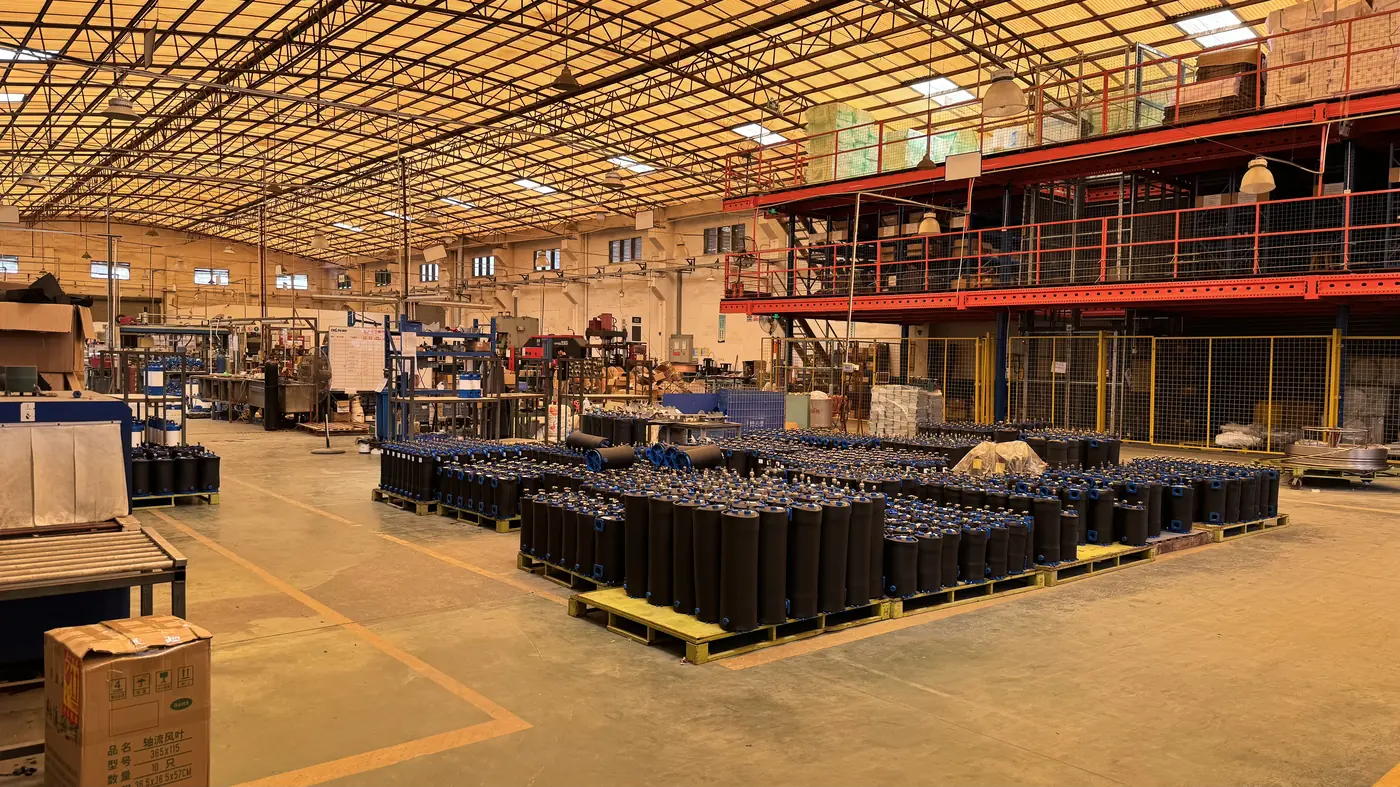

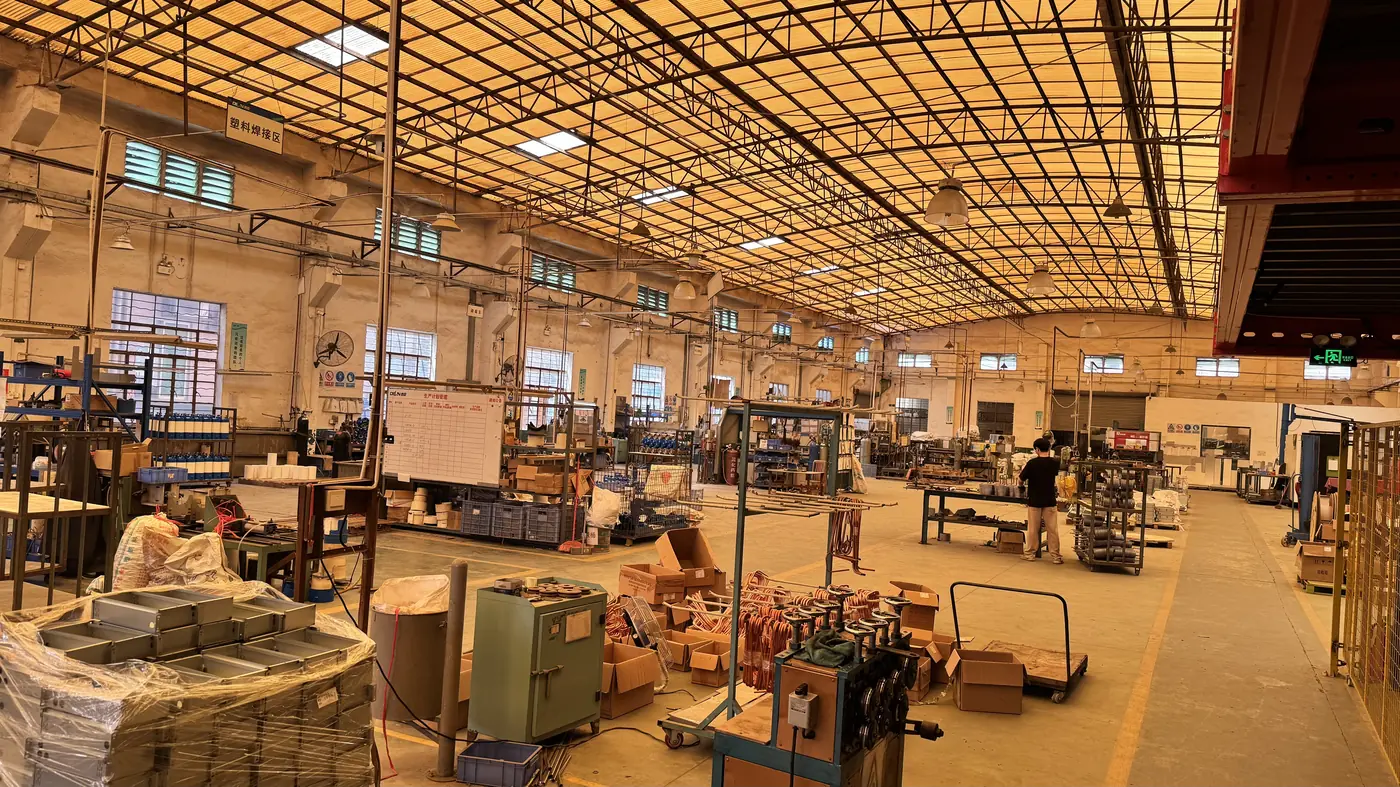

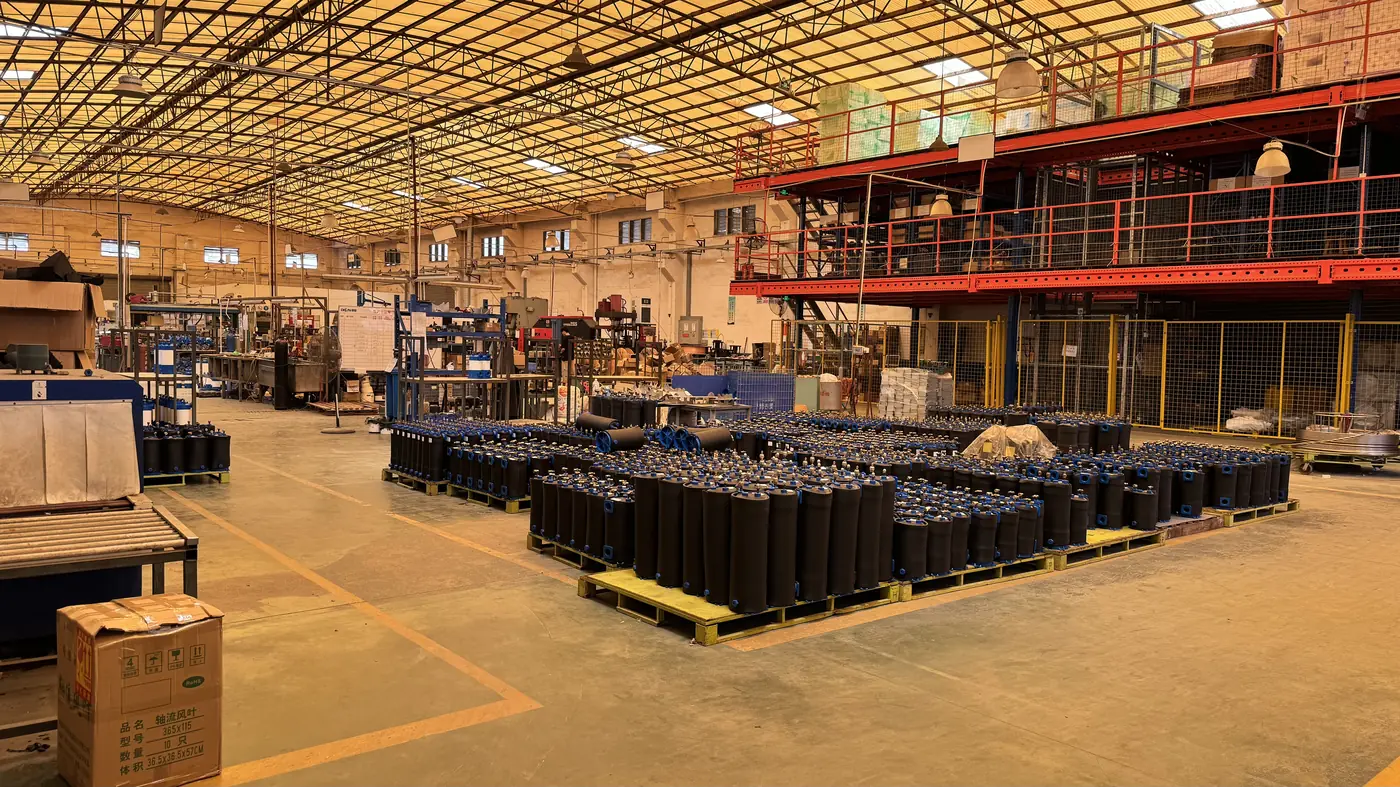

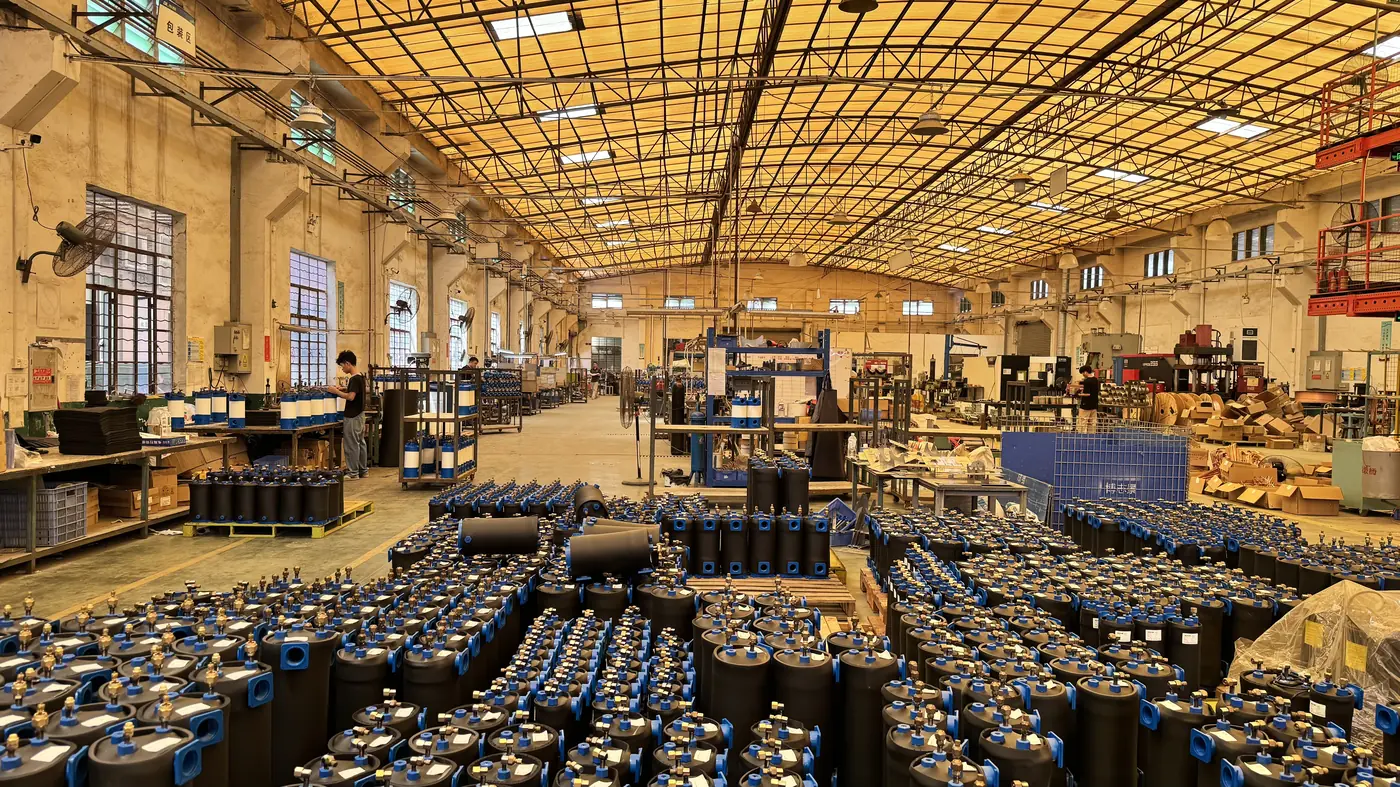

Depuis l'Atelier
Contrôle Qualité : Les Détails Qui Comptent
| Paramètre | Valeur |
|---|---|
| Matériau | Titane pur TA1 / TA2 (Grade 1 / 2) |
| Diamètre du tube | Φ9,52mm – Φ19,05mm |
| Pression de conception | ≤ 1,0MPa (personnalisable ≤ 1,6MPa) |
| Température de conception | –20 °C à +120 °C |
| Raccords | Fileté / Bride / Évasé cuivre |
| Tailles standard | Pour systèmes de 2HP – 30HP |
| Méthode de soudage | Assemblages soudés TIG |
| Certifications | ISO 9001, SGS |
Deux chiffres de ce tableau méritent d'être soulignés. La pression de conception de 1,0MPa signifie que le serpentin est construit pour supporter confortablement les pressions réelles d'un système frigorifique, et non un simple tube d'aquarium. Et –20 °C à +120 °C signifie que le même composant fonctionne côté froid d'une machine de produits de la mer et côté chaud d'un chauffe-eau à pompe à chaleur.
Fabriqué à Votre Spécification (OEM)
Parce que nous fabriquons en interne, la personnalisation est une routine plutôt qu'un service premium :
- Diamètre, longueur et nombre de spires de la serpentine ajustés à l'empreinte de votre machine.
- Type de raccord adapté à votre tuyauterie (fileté, bride, évasé cuivre).
- Pression nominale supérieure (jusqu'à 1,6MPa) pour les systèmes exigeants.
- Production OEM par lots sous votre marque ou comme composant pour votre propre refroidisseur.
Si vous assemblez vos propres machines, vous achetez directement au fabricant — sans marge d'intermédiaire, avec une traçabilité complète des matériaux et des enregistrements de test.
Où Sont Utilisés les Évaporateurs en Titane
- Machines à température constante pour produits de la mer — écloseries de crevettes, fermes piscicoles et lignes de transformation en milieu d'eau salée.
- Chauffe-eau à pompe à chaleur — lorsque l'eau source est agressive ou chlorée.
- Échangeurs de chaleur pour piscines — la mise à niveau standard par rapport au cuivre dans les piscines chlorées.
- Équipements de traitement chimique — flux contenant chlorures et acides.
- Systèmes de climatisation marine — air salin et exposition à l'eau de mer.
Parlez Directement au Fabricant
Nous sommes ceux qui soudent le titane, pas un intermédiaire. Si vous approvisionnez un évaporateur en titane ou évaluez un fabricant pour un programme OEM, envoyez-nous votre point de fonctionnement — température de l'eau, débit, empreinte et exigences de raccordement — et nous dimensionnerons et chiffrerons le composant pour vous.
